Витяжний канальний вентилятор Binetti GFQ 50-25/225-4D

Застосування

Повністю керовані радіальні вентилятори низького тиску GFQ для прямокутних каналів можуть бути універсально використовувані для комплексного кондиціонування повітря - від простих вентиляційних систем до складних систем обробки повітря.

Ідеальною ситуацією є використання цих вентиляторів разом з іншими компонентами канальної модульної системи, яка забезпечує взаємодію всіх елементів канальної вентиляційної системи.

Робочі умови. Розташування.

Ці вентилятори призначені для використання у приміщенні. Вони можуть також застосовуватися на вулиці при наявності достатньої покриваючої конструкції. Вентилятори розраховані на переміщення повітря без твердих, волокнистих, липких, агресивних або вибухонебезпечних речовин. Переміщуване повітря має бути вільне від корозійних хімікатів, агресивних до цинку і / або алюмінію.

Прийнятна температура транспортованого повітря коливається від -30 °C до +55 °C. Вентилятори серії GFQ можуть працювати у будь-якому положенні. Якщо вентилятор встановлюється під стелею, рекомендується розташовувати його з чашкою двигуна донизу для забезпечення легкого доступу до моторного блоку. Однак, якщо транспортоване повітря має підвищену вологість або існує ризик інтенсивної конденсації пари всередині вентилятора, краще розташовувати чашку вентилятора верхньою стороною.

Матеріали

Зовнішній корпус та з'єднувальні фланці GFQ вентиляторів виготовлені з гальванізованих сталевих листів. Робоче колесо з загнутими вперед лопатками та дифузорами виготовлено з гальванізованої листової сталі, а двигуни - з алюмінієвого сплаву, міді та пластику. Всі матеріали тщательно перевіряються, щоб забезпечити тривалий термін служби та надійність вентилятора.

Робоче колесо

Після підключення вентилятора з трифазним двигуном до джерела живлення необхідно перевірити правильний напрямок обертання робочого колеса. Контрольний отвір на чашці двигуна закритий гумовою заглушкою. Робоче колесо вентиляторів серії GFQ завжди обертається проти годинникової стрілки (дивлячись через контрольний отвір на чашці двигуна).

Двигуни

Модель оснащена однофазними двигунами. Компактні однофазні асинхронні двигуни з зовнішнім ротором та міцною обмоткою використовуються як приводи. Двигуни розташовані під робочим колесом і оптимально охолоджуються потоком повітря при роботі.

Електричне обладнання

Однофазні двигуни оснащені стартовим конденсатором, який монтується на корпусі вентилятора.

Захист двигуна

Зазвичай у всіх двигунах використовується постійне контролювання внутрішньої температури. Гранична температура визначається за допомогою термоконтактів (ТК-термоконтакти), розташованих в обмотці двигуна. За допомогою термоконтактів забезпечується надійний захист двигуна, що є особливо важливим для двигунів з керованою швидкістю, частого включення або високих теплових навантажень.

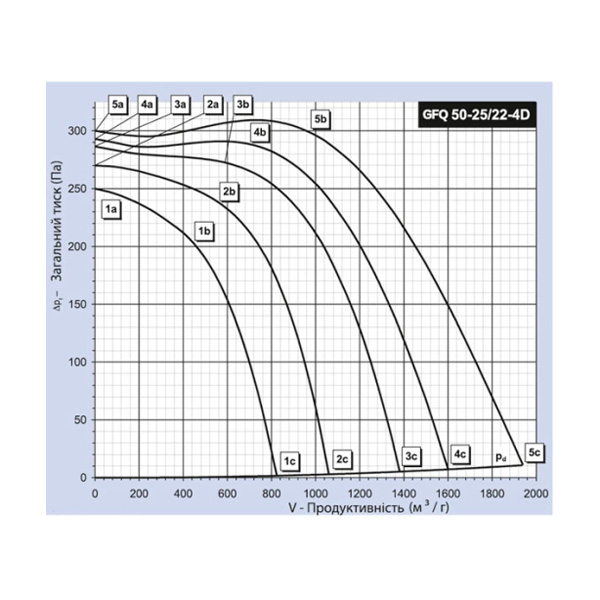

Контроль продуктивності вентилятора

Продуктивність всіх вентиляторів серії GFQ може бути повністю контрольована зміною швидкості. Швидкість вентилятора змінюється в залежності від напруги на клемах двигуна.

П'ятиступеневий контроль напруги (трансформатор).
Контроль напруги однофазних вентиляторів серії GFQ є найбільш прийнятним як технічно, так і функціонально. Воно не має жодного впливу на шум, писк або вібрацію двигуна.

Ця лінійка продуктів включає однофазні контролери, які покривають всі типи канальних вентиляторів.
