Витяжний канальний вентилятор Binetti GFQ 60-35/315-4D

Застосування

Використання повністю керованих радіальних вентиляторів GFQ низького тиску для прямокутних каналів є універсальним для комплексного кондиціонування повітря від простих вентиляційних установок до складних систем обробки повітря.

Робочі умови. Розташування.

Ці вентилятори призначені для використання в приміщенні, але також можуть бути використані зовнішньо за наявності достатньої покрівлі. Вони розраховані на переміщення повітря, яке не містить твердих, волокнистих, липких або агресивних речовин, а також експлозивних домішок. Переміщуване повітря також повинно бути вільним від корозійних хімікатів або хімікатів, які можуть пошкодити цинк або алюміній.

Прийнятна температура транспортованого повітря знаходиться в діапазоні від -30 °C до +55 °C. Вентилятори серії GFQ можуть працювати в будь-якому положенні, але при встановленні під стелею рекомендується розмістити вентилятор з чашкою двигуна донизу для забезпечення легкого доступу до моторного блоку. Однак, якщо транспортоване повітря має високу вологість або існує ризик інтенсивної конденсації пари всередині вентилятора, краще розмістити чашку вентилятора догори.

Матеріали

Зовнішній корпус і з'єднувальні фланці GFQ вентиляторів виготовлені з гальванізованої сталевої пластини. Робоче колесо з загнутими вперед лопатками та дифузорами також виготовлене з гальванізованої сталевої пластини, а двигуни виготовлені з алюмінієвого сплаву, міді та пластику. Всі матеріали ретельно перевіряються для забезпечення тривалого терміну служби і надійності вентилятора.

Робоче колесо

Після підключення вентилятора з трьохфазним двигуном до живлення необхідно перевірити правильність напрямку обертання робочого колеса. Контрольний отвір на чашці двигуна закритий гумовою заглушкою. Робоче колесо вентиляторів GFQ завжди обертається проти годинникової стрілки (дивлячись крізь контрольний отвір на чашці двигуна).

Двигуни

В цих моделях використовуються компактні трьохфазні асинхронні двигуни з зовнішнім ротором та стабільною арматурою. Двигуни розташовані знизу робочого колеса і ефективно охолоджуються потоком повітря при роботі.

Електричне обладнання

Трьохфазні двигуни повинні бути підключені відповідно до даних, наведених у розділі "Технічні дані", згідно з технічним паспортом двигуна.

Захист двигуна

Зазвичай використовується постійний моніторинг внутрішньої температури двигуна для всіх моделей. Гранична температура контролюється за допомогою термоконтактів (TK-термоконтакти), розташованих у обмотці двигуна. Термальний захист за допомогою термоконтактів є надійним і ефективним способом захисту, особливо для двигунів з регульованою швидкістю, частими циклами включення-вимкнення та високою тепловою навантаженням в гарячому транспортованому повітрі. Тому вентиляторні двигуни не можуть бути захищені звичайним термальним захистом, який забезпечується захисними елементами перевищення струму двигуна!

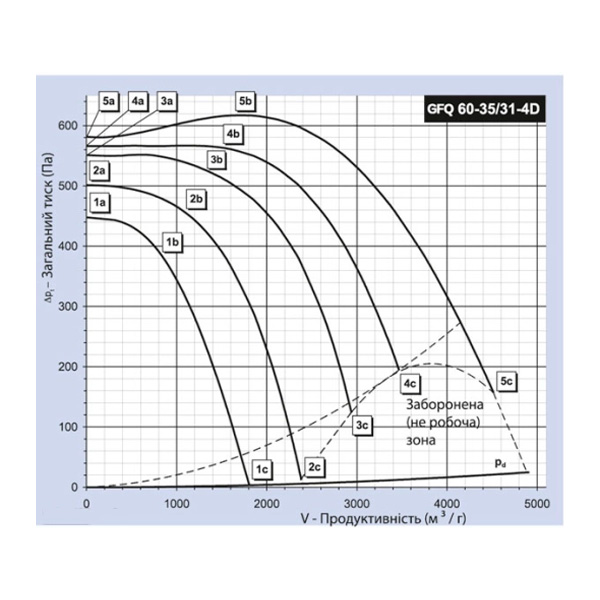

Контроль продуктивності вентилятора

Продуктивність всіх вентиляторів GFQ повністю контролюється шляхом регулювання швидкості. Швидкість вентилятора змінюється в залежності від напруги на клемах двигуна.

Контроль напруги (трансформатор)

Контроль напруги для трьохфазних вентиляторів GFQ є найбільш прийнятним як з технічної, так і з робочої точки зору. Він не має впливу на шум, писк, вібрацію або перешкоди при роботі двигуна.

Виробництво включає трьохфазні контролери для всіх типів канальних вентиляторів.
